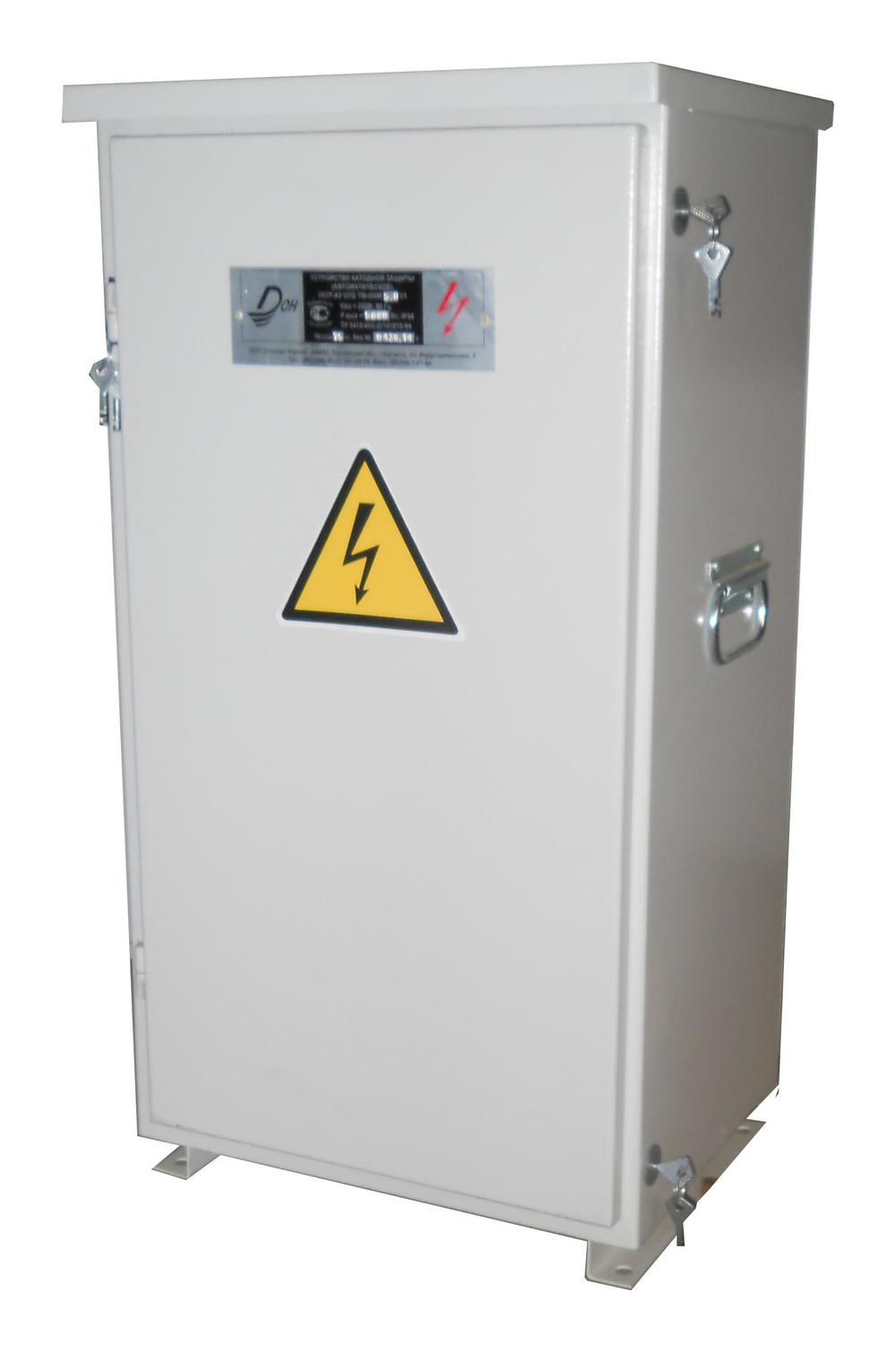

Станция катодной защиты УКЗТ-АУ ОПЕ ТМ-GSM 2,0 У1

Станция (устройство) катодной защиты УКЗТ-АУ ОПЕ ТМ-GSM 2,0 У1 предназначена для защиты подземных металлических сооружений (трубопроводов) от почвенной коррозии методом катодной поляризации.

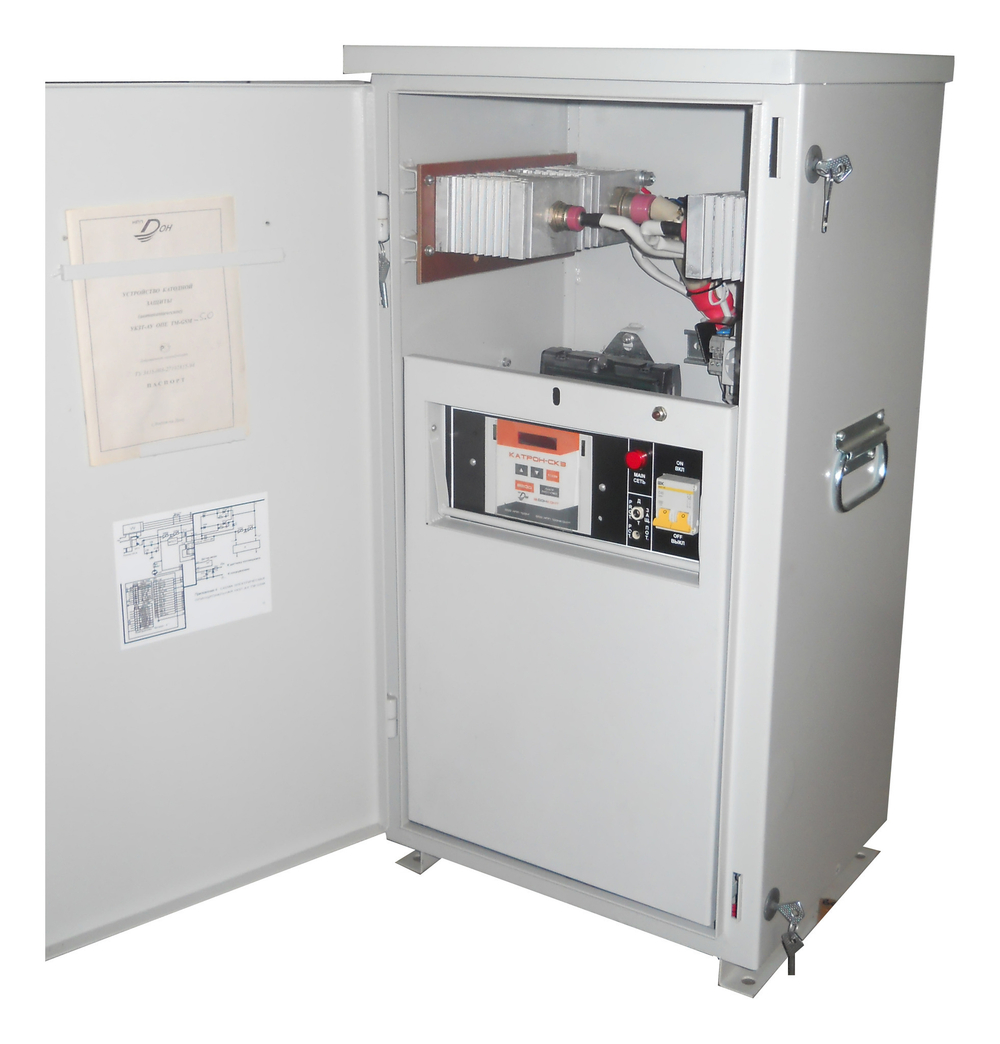

Данная станция катодной защиты (СКЗ) создана на базе устройств серии "УКЗТ-У", но отличается наличием, в качестве блока управления, микропроцессорного контроллера управления «КАТРОН-СКЗ» (НПП «ДонКонт»), позволяющим осуществлять интеграцию в комплекс локальной системы телемеханики ЭХЗ для реализации функций удаленного контроля параметров и управления режимами работы СКЗ. Контроллер управления «КАТРОН-СКЗ» имеет моноблочную конструкцию со сменными модулями связи, резервным источником питания и цепями внешних коммутаций.

Контроллер «КАТРОН-СКЗ» позволяет передавать измеренные значения параметров устройства: защитного потенциала, сигнала тревоги (при несанкционированном вскрытии) по каналам GSM связи, при использовании специального аппаратного-программно комплекса «СТЕЛ-К», либо по последовательному порту RS-485/CAN/RS-422 (протокол Modbus RTU), для интеграции УКЗ в другие системы телемеханики.

В базовой комплектации, во всех устройствах серии «УКЗТ-ТМ» устанавливается счетчик электроэнергии "Меркурий-200.02", оснащенный CAN-интерфейсом.

Нормативное обеспечение:

• Устройство соответствуют требованиям ГОСТ 9.602-2016 и, при подключении емкостно-индуктивного фильтра ФПП-1, ГОСТ Р 51164-98;
• Декларация ЕАЭС соответствия требованиям технических регламентов Таможенного союза
  • "О безопасности низковольтного оборудования" (ТР ТС 004/2011)
  • "Электромагнитная совместимость технических средств" (ТР ТС 020/2011)

Параметры, измеряемые и передаваемые контроллером по каналам системы телемеханики:

• Значение выходного напряжения УКЗ
• Значение выходного тока УКЗ
• Значение защитного потенциала на сооружении (при подключении электрода сравнения ЭСМС или аналогичного)
• Показания счетчика моточасов и счетчика времени работы УКЗ в установленном режиме
• Показания счетчика электроэнергии
• Показания значения напряжения питающей сети переменного тока
• Состояние датчика охранной сигнализации двери устройства
• Передача сигнала тревоги на диспетчерский пост и дублирование сигнала через СМС на мобильный телефон персонала.
• Передача архива электронного журнала работы УКЗ, с дискретностью измерений в 1 час и объемом журнала – 2 месяца.

Доступные комплектации*:

• КФ - интегрированный фильтр пульсаций выходного напряжения;
• АГ - интегрированный генератор-репеллент для защиты оборудования от грызунов и предотвращения гнездования ос;
• RS - без GSM/GPRS модема, с интегрированным интерфейсным модулем RS485/RS422/CAN.

* - Вы можете самостоятельно сконфигурировать комплектацию устройства выбрав необходимую комбинацию.
