Станция катодной защиты УКЗТ-АУ ОПЕ ТМ-GSM 0,6 У1

Автоматическая станция катодной защиты серии "УКЗТ-ТМ" (устройство) с функциями телемеханики номинальной мощностью 600 Вт (ТУ 3415-003-27191815-94). Режимы работы: - ручное управление; - автоматическая стабилизация выходного тока устройства: - автоматическая стабилизация защитного(суммарного) потенциала на сооружении; - дистанционное управление; - дистанционный контроль; - электронный самописец.
К поставке доступны базовая и дополнительные варианты комплектаций в произвольной комбинации.

Артикул

CP.008

158 507руб.

Доступно по предзаказу

Предзаказ

Добавить в сравнение Удалить из сравнения

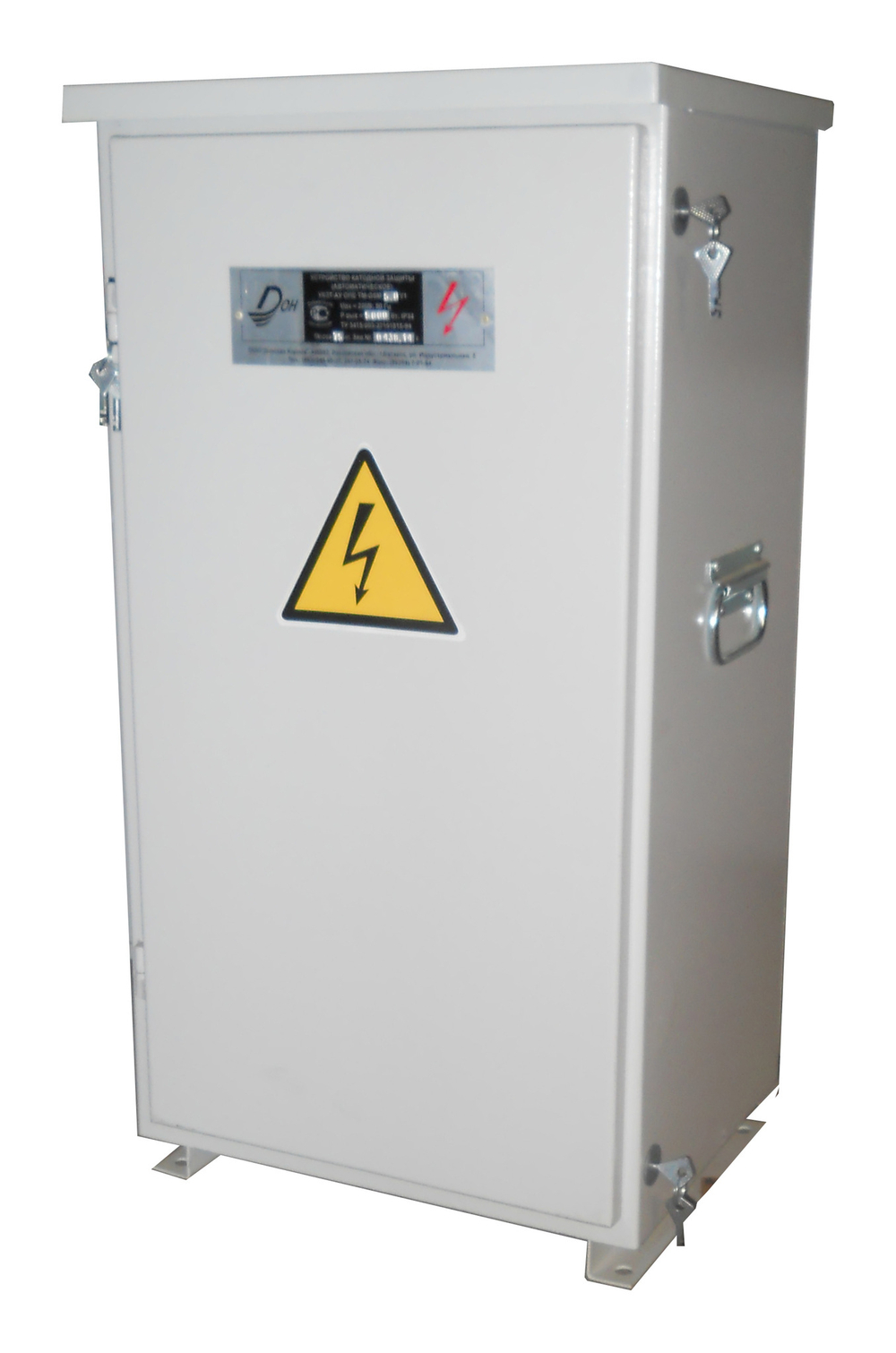

Станция (устройство) катодной защиты УКЗТ-АУ ОПЕ 0,6 У1 предназначена для защиты подземных металлических сооружений (трубопроводов) от почвенной коррозии методом катодной поляризации.

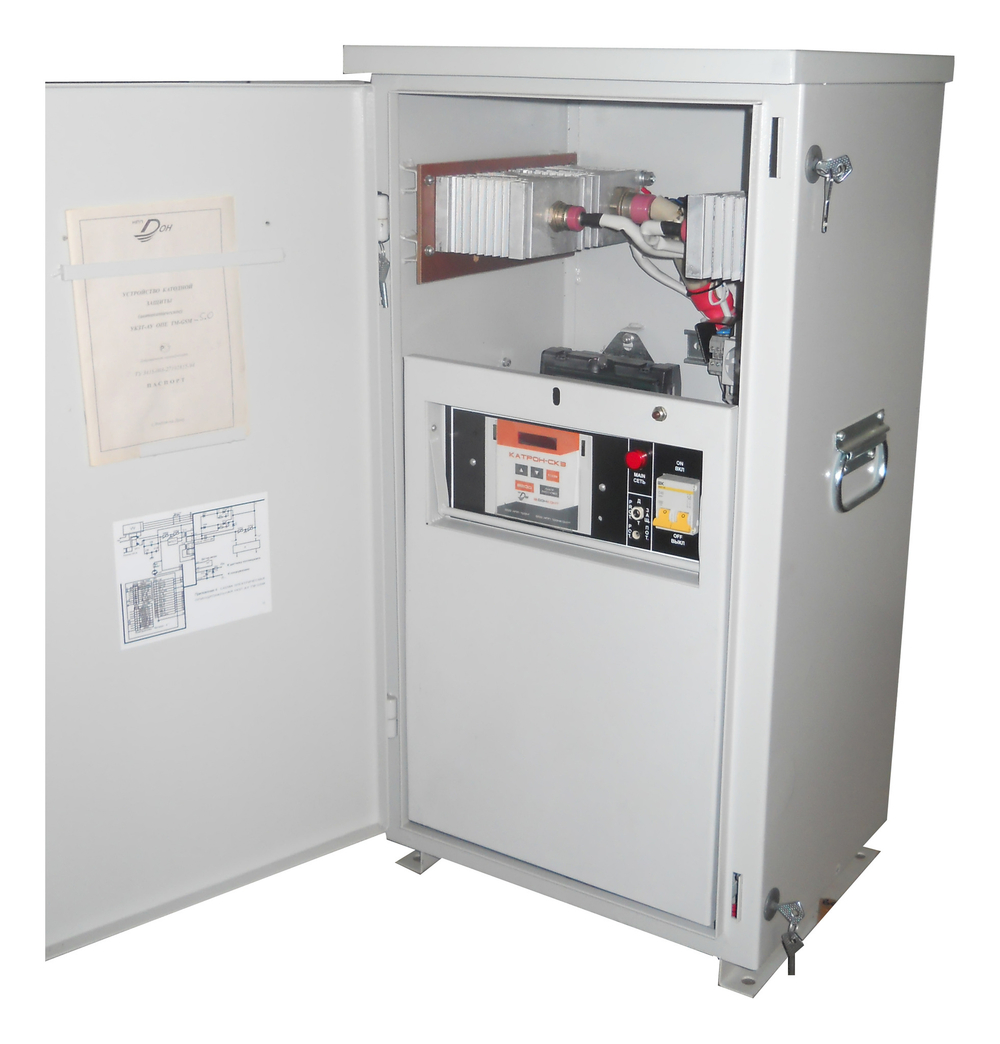

Данная станция катодной защиты (СКЗ) создана на базе устройств серии "УКЗТ-У", но отличается наличием, в качестве блока управления, микропроцессорного контроллера управления «КАТРОН-СКЗ» (НПП «ДонКонт»), позволяющим осуществлять интеграцию в комплекс локальной системы телемеханики ЭХЗ для реализации функций удаленного контроля параметров и управления режимами работы СКЗ. Контроллер управления «КАТРОН-СКЗ» имеет моноблочную конструкцию со сменными модулями связи, резервным источником питания и цепями внешних коммутаций.

Контроллер «КАТРОН-СКЗ» позволяет передавать измеренные значения параметров устройства: защитного потенциала, сигнала тревоги (при несанкционированном вскрытии) по каналам GSM связи, при использовании специального аппаратного-программно комплекса «СТЕЛ-К», либо по последовательному порту RS-485/CAN/RS-422 (протокол Modbus RTU), для интеграции УКЗ в другие системы телемеханики.

В базовой комплектации, во всех устройствах серии «УКЗТ-ТМ» устанавливается счетчик электроэнергии "Меркурий-200.02", оснащенный CAN-интерфейсом.

Нормативное обеспечение:

Устройство соответствуют требованиям ГОСТ 9.602-2016 и, при подключении емкостно-индуктивного фильтра ФПП-1, ГОСТ Р 51164-98;
Декларация ЕАЭС соответствия требованиям технических регламентов Таможенного союза
- "О безопасности низковольтного оборудования" (ТР ТС 004/2011)
- "Электромагнитная совместимость технических средств" (ТР ТС 020/2011)

Параметры, измеряемые и передаваемые контроллером по каналам системы телемеханики:

Значение выходного напряжения УКЗ
Значение выходного тока УКЗ
Значение защитного потенциала на сооружении (при подключении электрода сравнения ЭСМС или аналогичного)
Показания счетчика моточасов и счетчика времени работы УКЗ в установленном режиме
Показания счетчика электроэнергии
Показания значения напряжения питающей сети переменного тока
Состояние датчика охранной сигнализации двери устройства
Передача сигнала тревоги на диспетчерский пост и дублирование сигнала через СМС на мобильный телефон персонала.
Передача архива электронного журнала работы УКЗ, с дискретностью измерений в 1 час и объемом журнала – 2 месяца.

Доступные комплектации*:

КФ - интегрированный фильтр пульсаций выходного напряжения;
АГ - интегрированный генератор-репеллент для защиты оборудования от грызунов и предотвращения гнездования ос;
RS - без GSM/GPRS модема, с интегрированным интерфейсным модулем RS485/RS422/CAN.

* - Вы можете самостоятельно сконфигурировать комплектацию устройства выбрав необходимую комбинацию.

Автоматическая стабилизация выходного тока, в диапазоне, %	5...100
Автоматическая стабилизация защитного (суммарного) потенциала, в диапазоне, В	-0,5...-3,5
Вес, кг	50
Габаритные размеры, мм (ШxВxГ)	435х830х370
Страна-производитель	Россия
Номинальная выходная мощность, кВт	0.6
Номинальное выпрямленное напряжение, В (режим 1/ режим 2)	24/48
Номинальный выпрямленный ток, А (режим 1/режим 2)	25/12
Точность поддержания в автоматическом режиме, %	2,5
Коэффициент полезного действия, не менее, %	70
Напряжение срабатывания защиты от атмосферных перенапряжений, В	390
Климатическое исполнение, категория размещения	У1
Класс безопасности обслуживания	01
Степень защиты от воздействия окружающей среды и соприкосновения с токоведущими частями	IP34
Рабочий диапазон температур, град. С	-45...+45 (max +50)
Срок службы, лет	15
Срок изготовления, дней (при отсутствии на складе)	15
Напряжение питания, В	220/230 В AC
Гарантия, лет	1
Производитель	ООО НПП "Дон", ООО "Донская корона"
